Tuumainen kierre ja putkikierre – mitkä ovat eroavuudet?

Putkikierre on oikeastaan eräänlainen tuumainen kierre – mutta haluamme silti jakaa ne omiksi ryhmikseen. Syynä on se, että molemmille kierretyypeille on kehitetty kaksi erilaista järjestelmää, joita ei voida oikeastaan verrata toisiinsa.

Yleisiin tuumaisiin kierteisiin sovellettava järjestelmä on muita yksinkertaisempi ja toimii niin, että kohde mitataan ja siten saadaan selville, mikä tuumakoko milloinkin on sopivin. Sitä voidaan verrata metriseen järjestelmään.

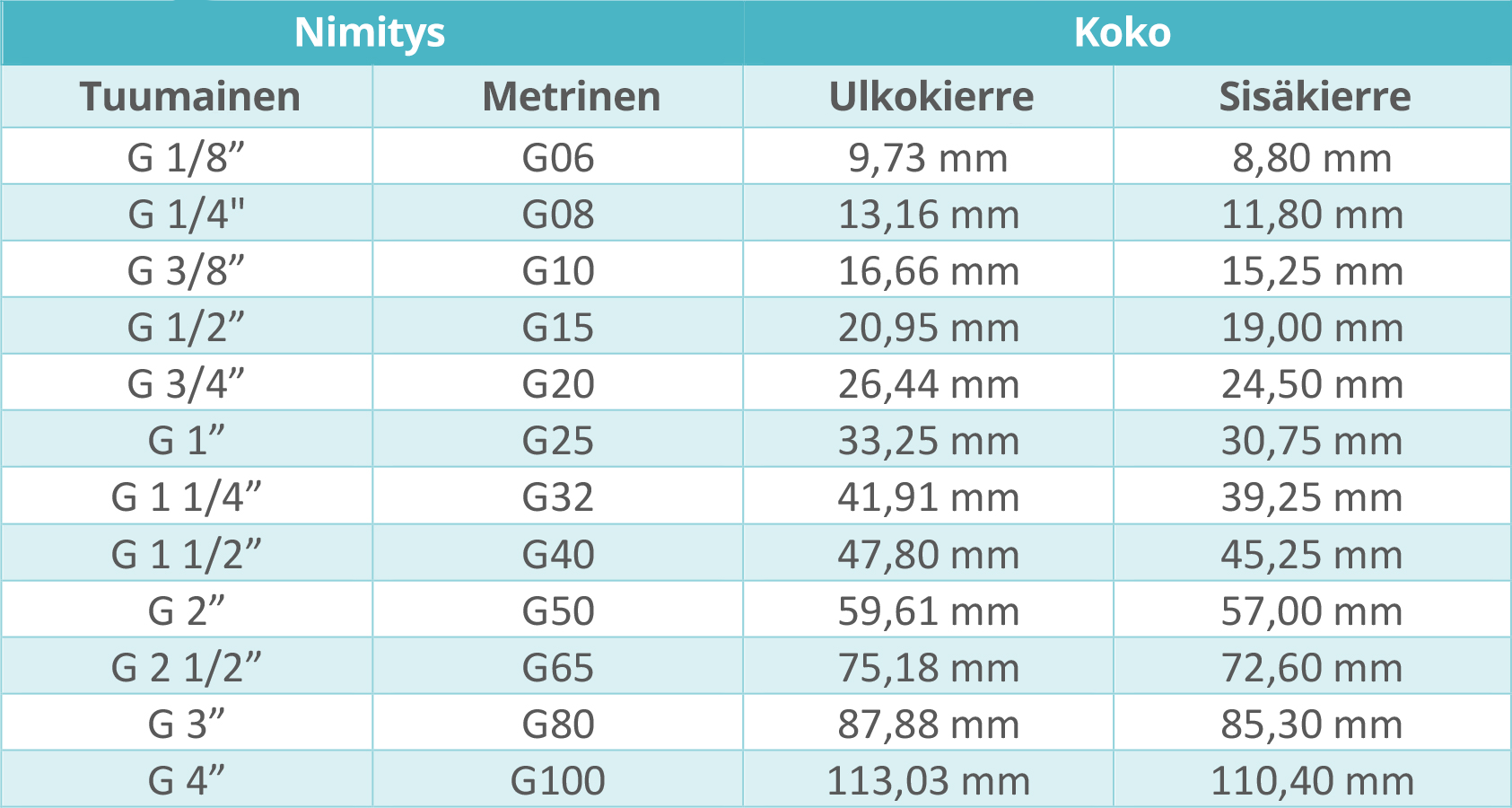

Putkikierteet puolestaan vaativat mittaamista ja senjälkeistä taulukon lukemista. Kiinnostavat mitat ovat työstettävän putken sisä- ja ulkohalkaisija. Seuraavassa on kaksi taulukkoa joistain brittiläisten standardien mitoista.

Tämä taulukko koskee DIN 2999 -standardia (kartio/sylinteri)

Nykyään on kaksi erilaista standardia, amerikkalainen ja brittiläinen. Ne on luotu toisistaan riippumatta 1860-70-lukujen tietämillä, ja niitä on kehitetty rinnakkain kahteen eri järjestelmään.

Tunnusomaista amerikkalaisille kierteille on niiden nimitykset ”UN” ja ”NP”, jotka johtuvat sanoista ”Unified National” ja ”National Pipe”. Niiden avulla putki- ja yleiskierteet voidaan erottaa, mutta molempien kierrekulma on 60°. Aivan kuten metrisessä järjestelmässä, kierteet tulevat useissa vaiheissa ja eri nousuilla. Kierteet jaetaan ”karkeaan ja hienoon”. UN-standardista on myös syytä mainita, että sillä on kiinteät mitat 8/12/16/20 nousulla tuumaa kohti, mitoista riippumatta.

Amerikkalaiset tuumaiset kierteet

• UNC (Unified National Coarse) 60°
  Karkea kierre, jolla on hyvin samanlainen käyttöalue kuin metrisen järjestelmän karkealla.
• UNF (Unified National Fine) 60°
  Hieno kierre, jolla on tiheämpi nousu kuin UNC:llä ja samanlainen käyttöalue kuin metrisen järjestelmän hienolla.
• UNEF (Unified National Extra Fine) 60°
  Erittäin hieno kierre, jolla on tiheämpi nousu kuin UNF:llä ja spesifisempi käyttöalue.
• 8-UN/12-UN/16-UN/20-UN 60°
  Eri standardeja, joilla on kiinteät nousut 8/12/16/20 kierteellä tuumaa kohti, kierteen mitoista riippumatta.

Amerikkalaiset putkikierteet

• NPT (National Pipe Taper) 60°, kartiomainen putkikierre, joka tarvitsee tiivistyskomponentin
• NPSC (National Pipe Straight Coupling) 60°, suora putkikierre kartiomaiseen putkikierteeseen liitettäväksi
• NPTF (National Pipe Taper Fuel) 60°, kartiomainen putkikierre kuivatiivistykseen
• NPSF (National Pipe Straight Fuel) 60°, suora putkikierre yhdessä kartiomaisen NPTF:n kanssa kuivatiivistykseen

Brittiläiset nimitykset ovat: BSW (karkea Whitworth-kierre), BSF (hieno Whitworth-kierre) ja BSP (British Standard Pipe). Tunnusomaista näille kierteille on kierrekulma, joka on 55°.

Brittiläiset tuumaiset kierteet

• BSW (British Standard Whitworth coarse) 55° – karkea kierre, käytön osalta BSW-kierre on hyvin samantapainen kuin UNC ja metrisen järjestelmän karkea.
• BSF (British Standard Fine) 55° – hieno kierre, erona BSF:n ja BSW:n välillä on se, että BSF:llä on tiheämmät nousut tuumaa kohti

Brittiläiset putkikierteet

Brittiläisten putkikierteiden nimitystä on muutettu niiden syntymisen jälkeen. Putkikierteen aiemmat nimitykset Ruotsissa olivat R ja KR. Nyt ne ovat: aiemmin R, nykyisin G, ja aiemmin KR, nykyisin R/Rc/Rp. Tämä on hyvä tietää, jos jossain vielä kohtaa vanhan nimityksen.

• G (myös BSP – British standard Pipe) 55°, sylinteri
• R (myös BSPT – British standard Pipe Taper) 55°, kartio (ulkokierre)
• Rc (myös BSPT – British standard Pipe) 55°, kartio (sisäkierre)
• Rp (myös BSPP – British standard Pipe) 55°, sylinteri (sisäkierre)

Kaikille näille putkikierteille suositellaan kierretiivisteainetta.

Kaikkia vanhempien moottoripyörien tai polkupyörien laittamisesta innostuneita varmasti kiinnostaa tietää, että on olemassa erityisesti tähän tarkoitukseen kehitetty kierrestandardi. Sen nimitys on FG (BSC).
Tämä kierre luotiin, jotta polkupyöränvalmistajat Yhdysvalloissa ja Britanniassa käyttäisivät samaa standardia, ja sen jälkeen sen kierrekulmaksi tuli 60°. Tässä standardissa on käytössä millimetrit, kuten FG 25,4 (1 tuuma), mutta sen nousu ilmoitetaan silti tuumissa kutakin standardissa määritettyä kierrettä kohti.
